AIxiv专栏是机器之心发布学术、技术内容的栏目。过去数年，机器之心AIxiv专栏接收报道了2000多篇内容，覆盖全球各大高校与企业的顶级实验室，有效促进了学术交流与传播。如果您有优秀的工作想要分享，欢迎投稿或者联系报道。投稿邮箱：[email protected]；[email protected]
本文的主要作者来自上海交通大学电子信息与电气工程学院 i-WiN 中心团队，团队负责人是上海交通大学讲席教授关新平。本文的第一作者为上海交通大学博士生王思宇，研究方向涉及多模态大模型、大模型的可靠生成及其工业应用。本文的通讯作者和主要指导老师为i-WiN中心陈彩莲教授、乐心怡副教授和许齐敏副研究员。
计算机辅助设计（CAD）已经成为许多行业设计、绘图和建模的标准方法。如今，几乎每一个制造出来的物体都是从参数化 CAD 建模开始的。CAD 构造序列是 CAD 模型表示的一种类型，不同于 Mesh 类型的三角网格、B-rep 格式的点、线、面表示，它被描述为一系列建模操作，包括确定草图 3D 起点和 3D 草图平面方向、绘制 2D 草图、将草图拉伸成 3D 实体形状的完整参数和过程，以 JSON 代码格式储存和表示。这类表示方法与专业建模工程师构建 CAD 模型的过程最为近似，可以直接被导入 AutoDesk、 ProE 等建模软件。构建这些 CAD 模型需要领域专业知识和空间推理能力，也需要较高的学习成本。
图 1. CAD 建模代码示意图
作为空间智能的关键能力之一，空间建模能力对 MLLM 提出了严峻的挑战。尽管 MLLM 在生成 2D 网页布局代码等方面展现出了卓越的性能，这类方法在 3D 建模领域仍然存在问题，比如生成 4 个平行于车底方向车轮的小车。这是因为 MLLM 在推理 3D 草图角度和 3D 空间位置时受限于大语言模型的 1D 推理惯性，难以理解复杂数字背后真正的空间含义。
图 2. 原始多模态大模型 3D 建模效果差原因分析
近期，来自上海交通大学的 i-WiN 研究团队提出了专门用于 CAD 建模的多模态大语言模型 CAD-GPT，结合专门设计的 3D 建模空间定位机制，将 3D 参数映射到 1D 语言信息维度，提高了 MLLM 的空间推理能力，实现了基于单张图片或一句话描述的精准 CAD 建模构造序列生成。该项研究以《CAD-GPT: Synthesising CAD Construction Sequence with Spatial Reasoning-Enhanced Multimodal LLMs》为题，被 AAAI 2025 接收。
-
论文标题：CAD-GPT: Synthesising CAD Construction Sequence with Spatial Reasoning-Enhanced Multimodal LLMs
-
论文地址：https://arxiv.org/abs/2412.19663
-
项目地址：https://OpenIWIN.github.io/CAD-GPT/
方法介绍
3D 建模空间定位机制
我们把关键的 3D、2D 建模参数定义为大语言模型可以理解的建模语言，便于大模型理解和生成。具体来说，设计了 3 个系列的定位 token 来代替 3D 草图平面起点坐标、3D 草图平面角度和 2D 草图曲线坐标的参数。通过将全局空间 3D 坐标、草图平面 3D 旋转角度的特征展开到一维语言特征空间，将它们转换为两类不同的 1D 位置 tokens。此外，2D 草图被离散化并转换为特殊的 2D token。这些 token 被合并到原始 LLM 词表中。同时，纳入了 3 类适配 3 种 token 的自定义可学习的位置嵌入，以弥合语言和空间位置之间的差距。
数据集构建
基于 DeepCAD 数据集，生成了 160k 固定视角渲染的 CAD 模型图像和 18k 相应的自然语言描述数据集，构建专门用于训练多模态大语言模型的 CAD 建模数据集，便于后续其他工作训练大模型生成 CAD 模型建模序列。
训练策略与细节
我们采用 LLaVA - 1.5 7B 版本作为基础模型。训练包括两个阶段：首先在 image2CAD 任务上进行训练，然后在 text2CAD 任务上降低学习率进行微调。此外，因 CAD 建模序列长度较长，我们基于外推法，通过超参调整，扩展 LLM 的窗口长度到 8192。
图 3. CAD-GPT 原理框架图
实验效果展示
图 4. CAD-GPT 生成的各种 CAD 模型展示
图 4 中的模型展示了包含精准语义草图生成能力（如心形和字母 “E”）、带有类别的 CAD 生成能力（如桌子、椅子和钥匙）、空间推理能力（如桌子和相互垂直的圆柱体），以及生成不同尺寸的相同模型的能力（如三个有两个圆孔的不同尺寸连接器）。
基于单张图片的生成效果
将 CAD-GPT 与三种代表性方法进行了比较。第一个是 DeepCAD，它演示了 CAD 建模中的先进生成技术。第二个是 GPT-4，代表了闭源多模态大型模型的前沿。第三个是 Qwen2-VL-Max，这是领先的开源多模态大型模型之一。相比之下，CAD-GPT 产生的输出既准确又美观。
图 5. 基于图片的 CAD 生成效果对比
基于一句话描述生成效果展示

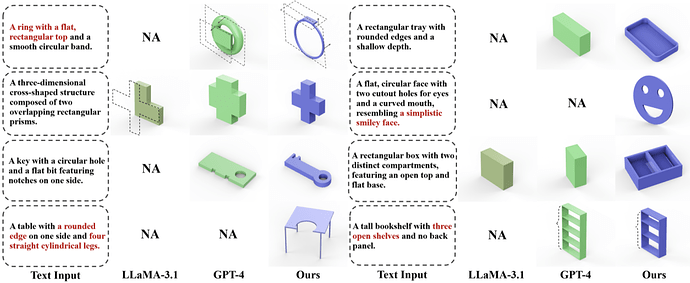

本文选择了两个有代表性的大型语言模型：领先的闭源模型 GPT-4 和最先进的开源模型 LLaMA-3.1（405B）。如图 6 所示，我们的模型始终生成高精度、美观的输出，并且展示出了与文本描述对应的语义信息。
图 6. 基于文本描述的 CAD 生成效果对比
消融实验
图 7 展示了是否添加 3D 建模空间定位机制训练模型的差异。如图所示，添加定位机制后，CAD-GPT 可以精准的推理空间角度、位置变化，以及生成准确的 2D 草图。
图 7. 消融实验效果展示
总结
本文提出 CAD-GPT，一种具有三维建模空间定位机制的多模态大模型，以提高空间推理能力。所提出模型擅长推断草图 3D 方向的变化、3D 空间位置的变化，并准确渲染 2D 草图。利用这些功能，CAD-GPT 在单张图像和文本输入条件下生成精确 CAD 模型方面表现出卓越的性能。
